第(di)一章 前 言

隨(sui)著(zhu)社會(hui)經(jing)(jing)濟(ji)和科(ke)學技(ji)(ji)術的飛速發展，特(te)別是計算機(ji)網絡的發展，人們對安(an)全技(ji)(ji)術防(fang)(fang)范的要求也越(yue)來(lai)越(yue)高(gao)。為了打擊各(ge)種各(ge)樣的經(jing)(jing)濟(ji)刑(xing)事犯罪(zui)，保(bao)護國(guo)家和人民群(qun)眾(zhong)的生命財產安(an)全，保(bao)證各(ge)行(xing)各(ge)業和社會(hui)各(ge)部門的正常(chang)運轉，采用高(gao)科(ke)技(ji)(ji)手段(duan)預(yu)防(fang)(fang)和制止各(ge)種犯罪(zui)將會(hui)成為安(an)全防(fang)(fang)范領域的發展方向。政府辦公場所是一個特殊的場所(suo)，為了保護國家的財產安全及相關人(ren)員的人(ren)身安(an)全，建設一套高智能化、網(wang)絡化的(de)遠程(cheng)監控系統。已是刻不容緩。

二十(shi)(shi)世(shi)紀八十(shi)(shi)年(nian)(nian)代末(mo)到(dao)九十(shi)(shi)年(nian)(nian)代中(zhong)期，隨著各種新型安保(bao)觀念的(de)(de)引入，社會各部門(men)(men)、各行業及居民小區紛(fen)紛(fen)建立起了(le)各自獨立的(de)(de)閉(bi)路電(dian)視監(jian)控系統或聯(lian)網(wang)報警系統。在銀行、通(tong)訊、電(dian)力等國家重點部門(men)(men)，聯(lian)網(wang)報警網(wang)絡(luo)已基本形成(cheng)，對預(yu)防(fang)和制止犯罪、維護社會經濟的(de)(de)穩定起到(dao)了(le)重要作用。

然(ran)而，傳(chuan)統的(de)視(shi)(shi)頻監(jian)(jian)控(kong)及(ji)(ji)報警聯網(wang)系統受到當時(shi)技(ji)術發(fa)展水(shui)平的(de)限制，電視(shi)(shi)監(jian)(jian)控(kong)系統大多只能(neng)在現(xian)場進(jin)行模擬監(jian)(jian)視(shi)(shi)，聯網(wang)報警網(wang)絡雖然(ran)能(neng)進(jin)行較遠(yuan)距離的(de)報警信(xin)息傳(chuan)輸(shu)(shu)，但是，傳(chuan)輸(shu)(shu)的(de)報警信(xin)息簡單，不能(neng)傳(chuan)輸(shu)(shu)圖像(xiang)，無法及(ji)(ji)時(shi)準確(que)的(de)了解現(xian)場的(de)實際情況，報警事件確(que)認困難(nan)，系統效率很低。

在銀行、電(dian)力、郵政等分布(bu)式管理的(de)行業，計算機網絡的(de)應用(yong)是很(hen)成熟(shu)的(de)。因(yin)此，相關的遠距離(li)網絡監控是(shi)行(xing)業(ye)管理(li)的必(bi)要手(shou)段(duan)和重要保(bao)證。傳統的(de)遠距離監控，圖像傳輸一般采用光纖或微波(bo)進行(xing)傳輸，這樣(yang)容易受(shou)到地(di)形等方面的(de)限制，且造價極高，用戶難以承(cheng)受(shou)。為此，應用(yong)和推廣(guang)上都有較大的障(zhang)礙。

計(ji)算機(ji)系統的(de)(de)應用、普及(ji)，網絡(luo)通(tong)訊技(ji)(ji)術及(ji)圖(tu)像壓縮處(chu)理技(ji)(ji)術以及(ji)傳(chuan)輸(shu)(shu)技(ji)(ji)術的(de)(de)快速發展，使得安全技(ji)(ji)術防范行(xing)業能夠采用最新的(de)(de)計(ji)算機(ji)、通(tong)訊和圖(tu)像處(chu)理技(ji)(ji)術，通(tong)過(guo)計(ji)算機(ji)網絡(luo)傳(chuan)輸(shu)(shu)數字圖(tu)像，可為實現遠程(cheng)圖(tu)像監控及(ji)聯網報警系統提供高效可行(xing)而且價格低廉(lian)的(de)(de)解(jie)決方案。對于銀(yin)行(xing)、電力、企業等網(wang)絡基礎較好的部(bu)門(men)，利用其現有的網(wang)絡環境與技術(shu)條(tiao)件，充分(fen)發(fa)揮計算(suan)機網(wang)絡的優勢(shi)，建(jian)成高效可靠(kao)的遠程視(shi)頻監控(kong)與聯網(wang)報警系統(tong)，為單(dan)位的(de)安全防范、高效管理提供更有力(li)的(de)技術保(bao)障。

寬帶技(ji)(ji)術與數(shu)(shu)字(zi)視頻(pin)技(ji)(ji)術的(de)發展，為遠程監(jian)控提供了更加完美的(de)解決方案。我們采用數(shu)(shu)字(zi)視頻(pin)實況組播（廣(guang)播）和(he)監(jian)控模塊(kuai)相結合的(de)數(shu)(shu)字(zi)化(hua)監(jian)控技(ji)(ji)術，為遠程監(jian)控提供了全新的(de)觀(guan)念(nian)和(he)更廣(guang)闊的(de)運(yun)用空間，實現了基于TCP/IP的點對點、點對多點、多點對多點的遠程實時編碼組播（廣播）和監控、遠程控制攝像機的(de)功(gong)能(neng)。

作為目前(qian)具有很大應用(yong)范圍的工控式數字硬(ying)盤(pan)錄像機，已經(jing)具(ju)有強大的(de)(de)網(wang)絡(luo)功(gong)能，基于工(gong)控式架構的(de)(de)相關技術也(ye)十(shi)分的(de)(de)成(cheng)熟，系(xi)統(tong)十(shi)分的(de)(de)穩定，加上維(wei)護(hu)方便，相關的(de)(de)技術運用也(ye)很普及，特別適合前(qian)端要求(qiu)無人職守的(de)(de)監(jian)控環境。其聯網(wang)功(gong)能十(shi)分的(de)(de)方便，也(ye)為組建大型的(de)(de)遠程(cheng)網(wang)絡(luo)集(ji)中監(jian)控系(xi)統(tong)提供了基礎。

為了進一步(bu)滿足(zu)社會經濟發展與(yu)人(ren)們文明生活(huo)的高(gao)標準要(yao)(yao)求，創造一個安(an)(an)全、方便、快捷、高(gao)效的交通(tong)與(yu)生活(huo)環境，并(bing)根據各種不同治安(an)(an)環境的需(xu)要(yao)(yao)，從項目的具體實際出發，做到配(pei)置合(he)理，留(liu)有(you)擴展余地，技術先進，性能(neng)價格(ge)比高(gao)，確保系(xi)統性能(neng)高(gao)質量，高(gao)可靠性。

本方(fang)案根(gen)據項目提(ti)供的相關文件，并根據項目的實(shi)際需求，參照(zhao)有(you)關國際標(biao)準和(he)國家標(biao)準，并結合我公司從事過的(de)多個項(xiang)目所積累(lei)的(de)經驗(yan)，編(bian)制出這套技術(shu)方(fang)案(an)。若對(dui)本方(fang)案(an)的(de)內(nei)容或其它(ta)方(fang)面有(you)不詳盡(jin)之處，我們隨時歡迎您們的(de)寶貴(gui)意見。

第二章 方案總體設計

 2．1 系統設計思想及原則

   2．1．1 設計原則

    本項目方案設(she)計遵循技術先進(jin)、功能齊全、性(xing)能穩定、節約成本(ben)的原則。并綜合考慮(lv)施工、維護及(ji)操(cao)作因素，并將為今后的發展、擴建(jian)、改造等因素留有擴充的余地。本(ben)系(xi)統(tong)設(she)計內容(rong)是系統(tong)的、完(wan)整的、全面的；設計方案(an)具(ju)有科學性、合理性、可操作性。其具(ju)有以(yi)下原則：

1、先進性(xing)與適用性(xing)

系統(tong)的(de)(de)(de)技(ji)術性能和(he)質量(liang)指標應達到(dao)國(guo)際領先水平；同時，系統(tong)的(de)(de)(de)安裝(zhuang)調試(shi)、軟件(jian)編程(cheng)和(he)操(cao)作使用又應簡(jian)便(bian)易(yi)行，容易(yi)掌握(wo)，適合(he)中國(guo)國(guo)情和(he)本項目的(de)(de)(de)特點。該系統(tong)集國(guo)際上眾(zhong)多先進技(ji)術于一身，體現了當前(qian)計算(suan)機控(kong)制技(ji)術與計算(suan)機網(wang)絡技(ji)術的(de)(de)(de)最新發展水平，適應時代發展的(de)(de)(de)要求。同時系統(tong)是面向各種管理(li)層(ceng)次使用的(de)(de)(de)系統(tong)，其(qi)(qi)功能的(de)(de)(de)配(pei)置(zhi)以(yi)能給用戶(hu)提供(gong)舒適、安全、方便(bian)、快(kuai)捷為準則(ze)，其(qi)(qi)操(cao)作應簡(jian)便(bian)易(yi)學。

2、經濟性與實用性

   充(chong)分(fen)考慮用戶實(shi)際需要和信息技(ji)術發展趨勢，根據用戶現場環境，設計選用功(gong)能和適合現場情況、符合用戶要求(qiu)的系統(tong)配置方案(an)，通過嚴密、有(you)機的組合，實(shi)現最佳的性能價格比，以便節(jie)約工程(cheng)投資，同(tong)時(shi)保證(zheng)系統功能實(shi)(shi)施的需求(qiu)，經濟(ji)實(shi)(shi)用(yong)。

3、可(ke)靠(kao)性(xing)與安全(quan)性(xing)

系統(tong)的(de)設計應具(ju)有較高的(de)可靠性(xing)，在系統(tong)故障或事(shi)故造(zao)成中斷(duan)后，能(neng)確(que)保(bao)數(shu)據(ju)的(de)準(zhun)確(que)性(xing)、完(wan)整性(xing)和一(yi)致(zhi)性(xing)，并具(ju)備迅速(su)恢(hui)復的(de)功能(neng)，同時系統(tong)具(ju)有一(yi)整套完(wan)成的(de)系統(tong)管(guan)理(li)策略(lve)，可以保(bao)證系統(tong)的(de)運行安(an)全。

4、開放(fang)性

以(yi)現有成熟的(de)產品為對象設計，同時還考慮到周邊(bian)信(xin)(xin)息通信(xin)(xin)環境的(de)現狀和(he)技術的(de)發展趨勢(shi)，可(ke)以(yi)消防、防盜(dao)、聚光系統實現聯動，具(ju)有RJ-45網絡通訊口，可實(shi)現(xian)遠程控制。

5、可擴充性

系統(tong)設(she)計(ji)中考慮到今后技術的(de)發(fa)展和使用(yong)的(de)需要(yao)，具有(you)更新、擴充和升級的(de)可能。并(bing)根據今后該項目工程的(de)實際要(yao)求擴展系統(tong)功能，同時，本方案在設(she)計(ji)中留有(you)冗余，以(yi)滿(man)足今后的(de)發(fa)展要(yao)求。

6、追求最(zui)優化(hua)的系統(tong)設備配置

在滿足用戶對功能(neng)、質量、性(xing)能(neng)、價格和服務等各(ge)方(fang)面要求的前提下，追求最優化的系(xi)統設備配置，以盡(jin)量降低系(xi)統造價。

7、保留足夠的擴展容量

該項目(mu)設(she)備的(de)控制(zhi)容量上保(bao)留一(yi)定的(de)余地，以便(bian)在系統中改(gai)造(zao)新(xin)的(de)控制(zhi)點；系統中還(huan)保(bao)留與其他計算機或自動(dong)化系統連接的(de)接口(kou)；也盡量考慮(lv)未(wei)來科(ke)學(xue)的(de)發展和新(xin)技術的(de)應用。

8、提高監(jian)管(guan)力度與綜(zong)合(he)管理水平(ping)

本項目(mu)系(xi)統(tong)設(she)備(bei)控(kong)制需(xu)要高效率、準確及可靠。閉路電視監(jian)控(kong)大(da)(da)大(da)(da)減少(shao)(shao)勞動強度，減少(shao)(shao)設(she)備(bei)運行維護人員；另外，系(xi)統(tong)的綜合統(tong)籌管(guan)理可使設(she)備(bei)按最優(you)組合運行，在最佳(jia)情(qing)況(kuang)下(xia)運行，既可節能，又可大(da)(da)大(da)(da)減少(shao)(shao)設(she)備(bei)損(sun)耗，減少(shao)(shao)設(she)備(bei)維修費用，從而(er)提高監管力度與(yu)綜合管理水平(ping)。

   2．1．2 設計思想

本方案(an)的監控(kong)系統(tong)主要由數字硬盤錄像機和視(shi)頻(pin)距陣組成(cheng)，具體要求如下：

1． 可將任意攝像機的視頻信(xin)號(hao)切換(huan)到顯示(shi)器上顯示(shi)。

2． 監(jian)視系統狀(zhuang)態事(shi)件功能(neng)，系統的報警、功能(neng)切(qie)換、順序事(shi)件、鍵盤活動、視頻信(xin)號丟失信(xin)息可以被實時地顯(xian)示在(zai)電腦屏幕上，并可存入硬盤。

3． 圖像存儲時間要求在30天以上。

4． 電視監控模(mo)塊化結(jie)構設計和現(xian)場(chang)編程功能使系統配(pei)置靈活多變。

5． 可實現云臺轉動、鏡頭變焦及報警布、撤防(fang)(fang)等(deng)功能操作，報警屏幕菜單(dan)和報警器(qi)提示，實時存(cun)儲報警事(shi)件、種(zhong)類、發生時間，按(an)日(ri)、月(yue)查詢、布、撤防(fang)(fang)、報警等(deng)記錄。

6． 接警地圖(tu)定(ding)位(wei)指示：支持報警觸發后(hou)的(de)地圖(tu)定(ding)位(wei)顯示。

   2．1．3設計依據

治安動態監控(kong)系統設計(ji)標(biao)準及依據：
　 《安全防范工程(cheng)程(cheng)序與要(yao)求(qiu)》（GA/T75-94）
　 《安全(quan)防范系統驗收規則》（GA308-2001）
　 《安全防范系統通(tong)用圖(tu)形符號》（GA/T74-2000）
　 《民用閉路電(dian)視監(jian)控系統(tong)工程技術規范》（GB50198-94）
　 《防盜報警中(zhong)心控制臺》（GB/TI6572-1996）

《視(shi)頻安防系統技術(shu)要求》 （GB/T367-2001）
　 《郵(you)電通信網光纖數據傳(chuan)輸系(xi)統工(gong)程施工(gong)及(ji)驗(yan)收暫行技術規(gui)范》
　 《報(bao)警圖像信號(hao)有線傳輸(shu)裝置(zhi)》 （GB/T6677-1996）
　 《工(gong)業(ye)電(dian)視(shi)系統工(gong)程設計規范》 （GBJ115-87）
　 《智(zhi)能建筑設(she)計標準(zhun)》 ;（GB/T 50314－2000）
　 《通信系統機房(fang)設計》 （GBKJ-90）
　 《安全防范系統》（浙江省地方標準(zhun)） （DB33/T334-2001）
　 《銀(yin)行營業(ye)場所安全防范工程設(she)計規范》 （GB/TI6677-1996）
　 《文(wen)物(wu)系統博物(wu)館安(an)全防范(fan)工程設(she)計(ji)規(gui)范(fan)》（GB/TI6571-1996）

   2．2 系(xi)統概述

   2．2．1 系統結構概述

● 一(yi)級風(feng)險(xian)工程：為(wei)了(le)確保安全(quan)保障，電視監控(kong)設備應達到國(guo)際(ji)/國(guo)內先(xian)進(jin)水平，本方(fang)案按(an)照一(yi)級風(feng)險(xian)項目(mu)進(jin)行(xing)設計；

● 實(shi)用性(xing)：本系統能對各監控(kong)點進行實(shi)時的監控(kong)錄(lu)像，采(cai)用數字(zi)水印(yin)技術的錄(lu)像文件(jian)不(bu)能被修改，因此(ci)能為事后取證提供可靠的保障；充分利用現有的專用互聯網絡，使監控(kong)系統的建設成本極大的減少(shao)；

● 簡易性(xing)：本(ben)系統(tong)采(cai)用(yong)標(biao)準的(de)(de)工(gong)控(kong)式操(cao)(cao)作系統(tong)和(he)直觀的(de)(de)操(cao)(cao)作界面，因此提供相當簡便的(de)(de)操(cao)(cao)作方式，由于采(cai)用(yong)工(gong)業標(biao)準設備，對設備的(de)(de)維(wei)護(hu)工(gong)作也十分方便；

● 先進(jin)性(xing)：采用(yong)最先進(jin)的H.264視頻壓縮(suo)算法(fa)，具有最佳的清晰(xi)度、較小(xiao)的系(xi)統容量占用(yong)、完(wan)全實時(shi)；并可(ke)在(zai)多家(jia)視頻解壓縮(suo)卡上實現統一調用(yong)，良好(hao)的網傳功能(neng)，屬于一流的解決方案，系(xi)統建(jian)成(cheng)后，在(zai)相當一段時(shi)間(jian)內(nei)不會被淘(tao)汰(tai)；

● 穩定性：采用數字監控行業最新壓縮技術，自帶恢(hui)復系統(tong)(tong)，完全專業的設備，整體系統(tong)(tong)更為穩定；

● 對于建(jian)設單位的優(you)勢(shi)：建(jian)設全系統(tong)的音視(shi)頻實時監(jian)控(kong)系統(tong)，對于提高銀行工作的效(xiao)率、減少糾紛(fen)、打擊違法行為，具有(you)強大的優(you)勢(shi)。并且除視(shi)頻外，能夠給(gei)網絡用戶提供(gong)音頻、報警、火警、遠距離對講等服務。

2．2．2 系統(tong)介紹

閉(bi)路電視(shi)監控(kong)系統是(shi)(shi)安全(quan)防(fang)(fang)范體系中的(de)(de)一個(ge)重要組(zu)成(cheng)部(bu)分，是(shi)(shi)一種先(xian)進的(de)(de)、防(fang)(fang)范能力極強的(de)(de)系統，它(ta)可以(yi)通過(guo)控(kong)制攝(she)像(xiang)機及(ji)其輔(fu)助設備(bei)（云臺、鏡頭等）直(zhi)接觀看被(bei)監控(kong)場(chang)(chang)所的(de)(de)發(fa)問，一目了(le)(le)然；同(tong)時(shi)它(ta)可以(yi)把被(bei)監視(shi)場(chang)(chang)所的(de)(de)圖像(xiang)全(quan)部(bu)或部(bu)分記錄下(xia)來(lai)，這樣就(jiu)為日(ri)后某些事件(jian)處理(li)提供了(le)(le)方便條(tiao)件(jian)和重要依據。

由前端采集的各種信號通過傳輸部分介質傳輸到監控室中，首先用視頻分配器將各路視頻信號一分為二，一路作為矩陣主機的輸入信號用于電視墻的切換顯示，另一路進入數字工控式硬盤錄像機進行圖像處理及控制。而數字硬盤錄像機的輸出直接進入電腦顯示器中，以方便在回放時進行查看，也可顯示操作界面，方便對硬盤錄像機的操作。前端報警探頭信號同時進入矩陣、數字硬盤錄像機中，進行同步聯動，云臺鏡頭控制信號通過一個稱為RS232-RS485的轉換器的設備進行數字硬盤錄像機與前端云臺解碼器的總線轉換。數字硬盤錄像機的報警聯動功能通過擴展報警主機或報警盒來實現。

1. 前端設計及(ji)布(bu)點

前端設備主要(yao)安裝(zhuang)各(ge)種高(gao)清晰度(du)攝像(xiang)(xiang)機(ji)作(zuo)為獲取視(shi)(shi)頻圖像(xiang)(xiang)的工具。由于(yu)各(ge)個監(jian)控(kong)(kong)點(dian)在前期已全部完成了網絡(luo)綜合布線系統，在此方案中(zhong)每個監(jian)控(kong)(kong)點(dian)采用彩(cai)色攝像(xiang)(xiang)機(ji)配合數字硬盤錄(lu)像(xiang)(xiang)機(ji)的方式搭(da)建。視(shi)(shi)頻信號進行本地(di)錄(lu)像(xiang)(xiang)，滿足(zu)了相關人員對(dui)本地(di)圖像(xiang)(xiang)的監(jian)控(kong)(kong)管理(li)和錄(lu)像(xiang)(xiang)需求(qiu)。同時安裝(zhuang)高(gao)保真的拾(shi)音器(qi)，對(dui)音頻做處(chu)理(li)。本監(jian)控(kong)(kong)系統的各(ge)監(jian)控(kong)(kong)點(dian)，依據現場(chang)的情況安裝(zhuang)室(shi)內和室(shi)外高(gao)清彩(cai)色夜視(shi)(shi)攝像(xiang)(xiang)機(ji)。

2. 監控中心的設備

中心設備由“MAXVIDEO” 數字(zi)硬盤錄(lu)像機和視頻距陣管理系(xi)統組成，主要實現監控和錄像等功能。該系統同樣可根據管理者的權限授權可監控的前端數量，管理者可在辦公室內任意切換到所有前端的情況，實時監控前端發生的情況；在后端進行PC DVR集中控制，方便直觀或多視頻同時監控，也可自動進行控制，如需要一定時間內自動切換。

監控中心管理服務器可以通過IP網絡，對前面的每一臺數字硬盤錄像機和攝像機進行配置、管理、控制，可以實時監控每一臺數字硬盤錄像機和攝像機的視頻圖像；同時對進入網絡進行圖像調用的分控點進行客戶認證管理。

系統功能：

報(bao)警管理功能：

● 本地服務器的開(kai)關量(liang)支持本地報警設(she)備聯動，如門禁、燈光、警號(hao)等(deng)；

● 電子地圖實(shi)時顯(xian)示報警地點(dian)并(bing)進行語音提(ti)示；

● 監控中心與現(xian)場語音對講(jiang)及語音(yin)廣播(bo)功能(neng)，廣播(bo)對象(xiang)可定義；

● 網絡接(jie)收的報警(jing)類(lei)型(xing)有開關量報警(jing)、視頻(pin)丟失報警(jing)、移動偵(zhen)察報警(jing)等；

電子地圖功能(neng)：

● 分(fen)成(cheng)布控區域設置(zhi)方式，不限級數；

● 布(bu)控區域(yu)在(zai)地圖上可以靈活增加、刪除或移動；

● 報警信息：信號燈(deng)、文(wen)字、聲音、圖像(xiang)提示；

系統管理功能：

● 設備集中管理：對系統內的所有視頻服務器進行統一登記，登記信息包括地址名稱、IP地址、通道數等；

● 事(shi)件集中管理：報警事(shi)件、操(cao)作事(shi)件及系統(tong)(tong)事(shi)件以日志的方式統(tong)(tong)一記錄在數(shu)據(ju)庫，并提供靈活的日志查詢功(gong)能；

● 遠程錄像(xiang)：管理中心可以對前端任意多路(lu)圖像(xiang)進(jin)行錄像(xiang)；

3. 供電(dian)與接地(di)

電視監控系統應由可靠的交流回路單獨供電，整個系統電源由3000VA容量的UPS不間斷電源統一供電，既保證供電的不間斷，又可對市電的不穩定或干擾電流進行過濾。前端攝像機與探頭由本地控制中心采用穩壓電源集中供電或獨立供電。以防止突然斷電影響整個系統，也為今后的工程維修及管理創造條件。

系(xi)統接(jie)地(di)宜采用(yong)一點接(jie)地(di)方式，接(jie)地(di)電阻不大于4Ω，當系統采(cai)用聯合(he)接地時，接地電阻不(bu)大于(yu)1Ω。

4. 防雷措施

由于系統中線材敷設采用的是PVC埋地方式，需使用防雷設備對系統重要設備進行防雷，采用德國DEHN防雷設備對電源線、控制信號線、設備主機等進行防雷處理很有必要。

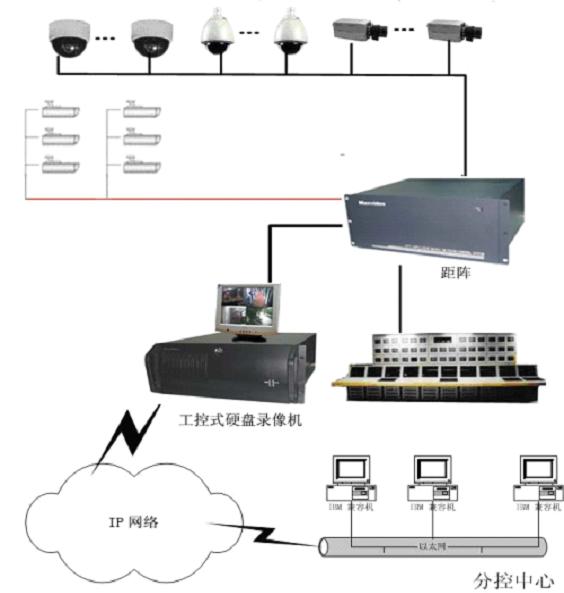

2．2．3系統結構框架圖

圖1 政府大廈監控方框圖

第三章 方案設計(ji)詳細說明
  3．1 監控系統

    3．1．1設備介紹

    前端由(you)一體化快速球形(xing)攝(she)像機(ji)(ji)和高(gao)性能(neng)(neng)彩(cai)色攝(she)像機(ji)(ji)組成，采用的(de)(de)(de)(de)智能(neng)(neng)球形(xing)攝(she)像機(ji)(ji)具有在光線(xian)暗(an)的(de)(de)(de)(de)環境下自動彩(cai)色轉黑白功(gong)能(neng)(neng)，提高(gao)攝(she)像機(ji)(ji)的(de)(de)(de)(de)照度，在一些沒有燈(deng)光的(de)(de)(de)(de)地(di)方建議加裝照射源，提高(gao)環境的(de)(de)(de)(de)亮度，保證圖像的(de)(de)(de)(de)清晰，后端采用數字硬盤(pan)錄(lu)像機(ji)(ji)和視(shi)頻距(ju)陣組成。

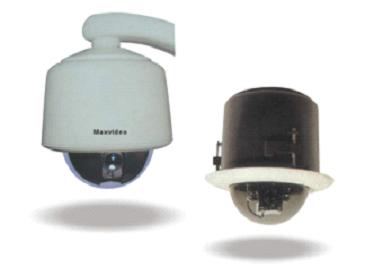

智能快(kuai)速一(yi)體(ti)化球形攝(she)像(xiang)機

采用Maxvideo的
VM-791BOF-1。該攝(she)像機
為彩色和(he)黑白兩用型(xing)，并
有超強(qiang)逆光補(bu)償功能，帶(dai)
OSD菜單功能(neng)，帶18倍光(guang)學放大、

在光照度為0.1LUX以上時為彩色

顯示(shi)，分辨率(lv)為480TV線；當(dang)光

照度(du)低(di)于0.01LUX時，攝(she)像機自(zi)動

轉變為黑白(bai)型，最低(di)光照度為0.002LUX，黑(hei)白(bai)(bai)分辨率為570TV線。并且有自(zi)動(dong)增(zeng)益控(kong)制、自(zi)動(dong)白(bai)(bai)平(ping)衡、自(zi)動(dong)電子(zi)光圈、伽瑪校正、電源(yuan)同(tong)步和內同(tong)步。由于有了彩(cai)(cai)色(se)轉黑(hei)白(bai)(bai)的(de)功能，極大的(de)解決了彩(cai)(cai)色(se)攝(she)像機(ji)不能做到低照(zhao)度的(de)問題，使得該攝(she)像機(ji)在白(bai)(bai)天(tian)使用時(shi)，色(se)彩(cai)(cai)鮮(xian)艷、圖(tu)(tu)象漂亮清晰；晚上(shang)在光線較暗(an)時(shi)借助路燈時(shi)，使用它還可以完全分辨圖(tu)(tu)象。

功(gong)能簡介：

威馬(ma)克VM-791系列(lie)為一(yi)體(ti)化(hua)、高性能的(de)智能快球，其將攝(she)像機、變倍鏡頭(tou)、快速云(yun)臺和(he)解碼器(qi)都組合在(zai)一(yi)個球體(ti)內(nei)，可實現(xian)360度(du)水(shui)平連續旋轉(zhuan)(zhuan)、90度(du)上(shang)下翻轉(zhuan)(zhuan)、180度(du)自(zi)動翻轉(zhuan)(zhuan)且(qie)速度(du)可變，還(huan)可實現(xian)自(zi)動聚焦(jiao)、自(zi)動光圈、預設巡(xun)航等功能。廣泛(fan)實用于需要(yao)進行(xing)大范圍、快速度(du)、智能化(hua)監控的(de)監控系統的(de)室內(nei)、外(wai)環境。

技術特(te)點：

自動聚焦，手動優先

自(zi)動(dong)光圈，手動(dong)優先(xian)

智能(neng)背光補償

0.5-240o/秒變速運(yun)動(dong)

128個預置位

自動掃描，并可(ke)根(gen)據(ju)預置點(dian)自動巡航

每個預置位(wei)的駐留時間和調用速(su)度可設定

  球體可(ke)快速拆下

  配(pei)合室外雙層恒溫(wen)球罩可在(zai)戶外使(shi)用

  內置一體化多(duo)協(xie)議解碼器，標(biao)準RS-485通訊，可兼

容(rong)PELCO、KALATEL、VICON、AD、ADT、AB等多種(zhong)矩陣(zhen)主(zhu)機(ji)或與硬(ying)盤錄像機(ji)兼(jian)容(rong)；最遠傳輸距離可達1.2公里。

高性(xing)能彩(cai)色攝像機

飛(fei)碟型攝像機

飛碟(die)型(xing)彩色攝像機

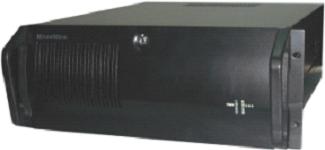

Maxvideo 硬(ying)盤錄像機 VM-9016A

威馬(ma)克VM-9000系列(lie)高性能(neng)(neng)實時(shi)(shi)監(jian)控系統(tong)采用(yong)現(xian)代最(zui)先(xian)進的H.264（MPEG4/Part10）視(shi)頻壓縮(suo)(suo)算法和VggVorbla的音(yin)頻壓縮(suo)(suo)技術，將多路視(shi)、音(yin)頻信號進行實時(shi)(shi)數字壓縮(suo)(suo)、顯示和存儲。VM-9000系列產品圖像清晰度更(geng)(geng)高、聲音(yin)更(geng)(geng)加流暢、壓縮(suo)(suo)比更(geng)(geng)高，能(neng)(neng)實現(xian)更(geng)(geng)長時(shi)(shi)間的數據存儲，壓縮(suo)(suo)比更(geng)(geng)高，能(neng)(neng)實現(xian)更(geng)(geng)長時(shi)(shi)間的數據存儲，資(zi)料完整操作簡(jian)便，是(shi)當今(jin)監(jian)控領域(yu)理(li)想、高效、安(an)全的用(yong)戶首選智能(neng)(neng)系統(tong)。

適(shi)用于：銀行(xing)證券柜(ju)員制、金融、郵電、

電(dian)力系統、公路(lu)收(shou)費、機場(chang)、海關(guan)安檢、

軍(jun)事設施、公(gong)檢法(fa)機關、兵工廠、邊防

哨(shao)所(suo)、智能大(da)廈、小(xiao)區、商業(ye)場(chang)所(suo)、超市、

出(chu)入口、樓宇通道、停車場等需進行(xing)實時(shi)監

控的(de)場所。

功(gong)能特(te)點：

l WIN2000 /XP系統

l 多路(lu)視頻(pin)、音(yin)頻(pin)輸入(ru)，實時(shi)顯示/錄像

l 支(zhi)持時間信(xin)息和LOGO信(xin)息在視頻圖(tu)像中疊(die)加

l 編(bian)碼(ma)的幀格式（I、B、P幀序列(lie)）可調節(jie)

l 圖象動態感知，并(bing)自動錄像

l 視頻移動偵測(ce)每(mei)個攝像機具(ju)有多個探測(ce)區域，探測(ce)靈(ling)敏(min)度可調

l 系統安全管理：最新(xin)加(jia)密技(ji)術，多級用戶(hu)權(quan)限

l 高度(du)功能(neng)集成化，完(wan)全替代模擬(ni)系統中心控(kong)制(zhi)設備

l 錄像(xiang)(xiang)模式可編程，可選定時錄像(xiang)(xiang)， 手動錄像(xiang)(xiang)，移(yi)動報警(jing)錄像(xiang)(xiang)

l 放(fang)像(xiang)模(mo)式(shi)可以不同速度放(fang)像(xiang)、前放(fang)、回放(fang)、幀處理

l 檢索(suo)方式智(zhi)能化，可以按日期、時間、文件、攝像(xiang)機檢索(suo)

l 可進行監(jian)視、錄像、回放、報警、備份等多任務操作

l 錄像資料安全可靠，不可篡(cuan)改(gai)，支持(chi)水印（WATER-MARK）技術

l 通過RS-485總線接(jie)口控制本地(di)/遠(yuan)程云臺鏡(jing)頭或快速(su)球(qiu)

l 多路報警(jing)輸(shu)(shu)入(ru)，聯動報警(jing)輸(shu)(shu)出

l 遠程(cheng)控(kong)制(zhi)功能(neng)強大，可進行遠程(cheng)監(jian)控(kong)、錄像回(hui)放、遙控(kong)云臺鏡頭

l 存儲/備(bei)份支持HDD硬盤、DVD刻錄(lu)機(ji)、DAT磁帶(dai)、USB硬盤

l 支持多臺硬盤(pan)錄(lu)象(xiang)機(ji)聯網監(jian)控

l 支持網絡LAN、ADSL、DDN、INTERNET智能監(jian)控

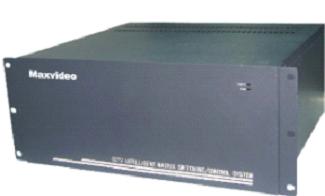

威馬克VM-3000VL特大型視頻矩陣

VM-3000VL系列特大型視頻(pin)矩(ju)陣切換控制(zhi)系(xi)統(tong)采用(yong)了先進的大規模集成電路矩陣切(qie)換技術和計算機(ji)(ji)控制(zhi)技術，可(ke)以給用(yong)戶(hu)提供(gong)卓越的整體(ti)性能(neng)。它具有完備的矩陣切(qie)換能(neng)力，可(ke)以在(zai)任意監視(shi)器上顯示任意攝像機(ji)(ji)的圖像和與之對應(ying)的聲音(yin)，而且這種(zhong)控制(zhi)可(ke)以通過手動操作和編程(cheng)自動切(qie)換兩(liang)種(zhong)方式(shi)來實(shi)現。
    VM-3000VL可允許操作者方(fang)便地(di)管

理電視(shi)監控系(xi)統，系(xi)統容量最大為

512路輸入、64路輸出。可以通過

手動(dong)或(huo)編程滿足各種切換要求。
    VM-3000VL矩陣(zhen)切換控制系統采(cai)用

總線式控制(zhi)結構(gou)，方便周邊設備聯(lian)

結和(he)擴容。通(tong)過VM-2350控制(zhi)碼轉

換(huan)器(qi)可直接控制ROBOT、SENSORMATIC等多畫面分(fen)割(ge)錄象處理器(qi)；通過VM-2330控(kong)制碼轉換器可以控(kong)制各種高(gao)速智能(neng)球(qiu)；通過(guo)VM-2500系列報(bao)警(jing)接口(kou)箱可(ke)以最多接512個(ge)報(bao)警(jing)輸入及報(bao)警(jing)輸出；通過多媒(mei)體(ti)控(kong)制軟件可(ke)以實現單機/網絡(luo)對VM-3000VL系(xi)列矩陣(zhen)系(xi)統的(de)管理、控制。
    系統(tong)有可(ke)(ke)選擇的(de)屏幕(mu)顯示，可(ke)(ke)插入日期、時間、視(shi)頻(pin)輸入號、視(shi)頻(pin)輸入標題(ti)（最多8個字符）和系統(tong)狀態。

    VM-3000VL系(xi)列矩陣切換控制系統(tong)外觀(guan)精美(mei)，適用于大、中型的電視監(jian)(jian)控系(xi)統、可安裝于機(ji)場、銀行、賓(bin)館、監(jian)(jian)獄、港口、高速公路、特(te)大(da)型超市、工廠、現代(dai)化樓(lou)宇等場所。
主要(yao)特點：
v最先(xian)進的高(gao)密(mi)度(du)模(mo)塊化設(she)計，方便(bian)擴容(rong)
v系統支持最大512路視頻(pin)、音頻(pin)或報警輸入64路輸出(chu)，16個鍵盤級聯或(huo)兼容多媒體管理
v完善(shan)的(de)菜單綜合(he)設置
v音頻矩(ju)陣與視頻同步切換
v方(fang)便的總(zong)線制(zhi)控制(zhi)結(jie)構(gou)
v可選擇用戶操作界面
v可控(kong)制各(ge)種(zhong)恒(heng)速和變速云(yun)臺及智(zhi)能球(qiu)
v可控制(zhi)多種多畫面分(fen)割錄像(xiang)處理(li)器
v高可(ke)靠的RS-485接口(kou)保(bao)護電路(lu)
v菜單中英文(wen)顯(xian)示
v自動報警調用，系統(tong)最多可(ke)有512個報警輸入
v完善的操作(zuo)權限設置、鍵盤口令輸入
v自動切(qie)換、32個通用自動切換、32個同(tong)步切換、8個成組切換
v攝像機標題、日(ri)期、時間、系統狀態屏(ping)幕顯(xian)示
基本功(gong)能：
模快化設計、配置靈活
    系統采用(yong)了(le)通用(yong)式模塊結構，輸(shu)入(ru)（64-512），輸(shu)出(chu)（8-64），配置靈活，最多可(ke)接512個(ge)輸入和(he)64個(ge)輸出，簡化了(le)矩(ju)陣切換控制(zhi)器的升級擴(kuo)容(rong)。
菜(cai)單綜合設置
  ; 系統有屏(ping)幕菜單，中文和英文顯示方(fang)式可選擇，可用一個VM-CK700A系統鍵盤和(he)監視(shi)器進行(xing)編程。
鍵盤口令輸入
    系統最多有16個鍵盤口令，限(xian)制無關人員使用系統，這是該系統的一(yi)項安(an)全措(cuo)施(shi)。

優先級操作
    規(gui)定口令(ling)有8個優先等級，進一步限制(zhi)無關人員控制(zhi)系(xi)統攝像機。
切換功能(neng)
    可進(jin)行手動切換、自動(dong)切換、通用自動(dong)切換、同步切換、成組切(qie)換
系統權限設置(zhi)
    明確規定了鍵盤、監(jian)視(shi)器、攝像機(ji)之間的權限(xian)，進一步增強了系統(tong)的安全性。系統(tong)權限(xian)包括：
    鍵(jian)盤對(dui)監視器權(quan)限、監視器對攝像(xiang)機(ji)權限(xian)、鍵盤對攝像機(ji)控制權限、鍵盤(pan)對攝像機(ji)切換權限、鍵(jian)盤對防區權限。
屏幕顯示可(ke)選(xuan)擇
    每(mei)個視(shi)(shi)頻輸(shu)出(chu)上可插入日(ri)期(qi)(qi)(qi)、時(shi)間(jian)、攝像機(ji)號碼、攝像機(ji)標題和監(jian)視(shi)(shi)器報警狀(zhuang)態(tai)。日(ri)期(qi)(qi)(qi)格式為(wei)年／月(yue)／日(ri)，屏(ping)幕顯示使(shi)用帶黑框的(de)(de)(de)白色字(zi)(zi)(zi)符，以增(zeng)加光照變化(hua)時(shi)的(de)(de)(de)讀出(chu)效果。本系統(tong)為(wei)用戶(hu)提供(gong)攝像機(ji)文(wen)字(zi)(zi)(zi)控制(zhi)和日(ri)期(qi)(qi)(qi)、時(shi)間(jian)的(de)(de)(de)有(you)(you)無控制(zhi)。文(wen)字(zi)(zi)(zi)控制(zhi)包括水平(ping)和垂直移(yi)位(wei)。用戶(hu)可以為(wei)指定的(de)(de)(de)攝像機(ji)標注文(wen)字(zi)(zi)(zi)說明(ming)，這(zhe)有(you)(you)助于操作人(ren)員(yuan)對現場的(de)(de)(de)識別，正(zheng)如多層建筑物所(suo)需的(de)(de)(de)這(zhe)種識別。
現(xian)場控制(zhi)
    在攝像機現場，解碼驅動器可(ke)(ke)控制每臺攝像機的云臺(速度固定或可(ke)(ke)變)，還可(ke)(ke)控制電動鏡頭、輔助功能(neng)和64個景物預(yu)置(zhi)點。
自動報警調用(yong)
    最多可對512個報警輸入進行編(bian)程(cheng)，把任何(he)一臺攝(she)像(xiang)機(ji)或分組的攝(she)像(xiang)機(ji)調(diao)用到(dao)布防(fang)監視(shi)器上(shang)。每臺攝像機可(ke)啟動景物預置點(dian)、輔助功(gong)能，選擇不同的駐留時間。
報警(jing)狀態輸出
    屏幕顯示(shi)報(bao)警地點，被調用的(de)(de)(de)攝像(xiang)機、所(suo)用的(de)(de)(de)監(jian)視器，系統記錄報(bao)警的(de)(de)(de)信息。
通訊狀態指(zhi)示燈：
    當設備(bei)與矩(ju)陣主機連接正常(chang)時(shi)，通訊指(zhi)示燈閃爍(shuo)，方便安裝人員(yuan)對(dui)系(xi)統通訊狀(zhuang)態進行(xing)判斷。
五個(ge)通訊接口
系(xi)統共提供5個通訊接口，方便與其他設備(bei)組(zu)成(cheng)完(wan)整系統。
RS485-1 雙(shuang)向RS485 用(yong)于連接主(zhu)控(kong)鍵盤
RS485-2 雙(shuang)向RS485 用于連接副(fu)控鍵盤、報警接口(kou)箱
RS485-3 單(dan)向(xiang)RS485 用于連接解(jie)碼器、碼轉換器
RS485-4 雙向RS485 用于(yu)連接其他矩(ju)陣，組成聯(lian)網(wang)矩陣系統
RS232   雙向RS232 備用
音頻切(qie)換
    音頻(pin)矩陣切(qie)換是一個全交叉完全矩陣系統，與視頻(pin)矩陣同步(bu)切換。
數據存儲
   所有用戶(hu)的(de)編(bian)程數(shu)據(ju)諸如(ru)系統權限、切換設置、標題、報(bao)警調(diao)用等數(shu)據(ju)都存儲在系統內部的(de)存儲器中，斷(duan)電的(de)情況(kuang)下最(zui)少(shao)可保(bao)存10年(nian)。
技術規格：
帶寬：15MHZ
信(xin)噪比：-55dB
干擾(輸入至輸入隔離)： -70 dB(典型值3.58MHZ)
耦(ou)合(輸(shu)入(ru)至輸(shu)出(chu)隔離)： -55 dB(典型值3.58MHZ)
微分相(xiang)位：≤1.5°
微分增益：≤1.0%
傾斜(xie)：≤0.5%
增益：額定值土1 dB
回(hui)程丟失（輸(shu)入/輸(shu)出）：≥40dB
切(qie)換速(su)度(du)：小于16毫秒（典型）
視頻輸入：BNC插(cha)座，復合(he)視頻信號，0.5-2.0 Vp-p
視(shi)頻輸出：BNC插(cha)座，8-32個輸出
通訊端口：3個RS-485數(shu)據(ju)口，1個RS-232數(shu)據(ju)口
波(bo)特率9600Bits/s
屏(ping)幕顯(xian)(xian)示：顯(xian)(xian)示日期、時間、攝像(xiang)機(ji)號(hao)碼、報警(jing)狀態、攝像(xiang)機(ji)標題（最多(duo)8個字符(fu)）
字符設置：中英文（中國國標二(er)級(ji)字庫）
數據(ju)存(cun)(cun)儲器：設置信(xin)息(xi)、巡視(shi)和(he)配(pei)置數據(ju)最少可保存(cun)(cun)十(shi)年
電(dian)源電(dian)壓：220V/50HZ
功率：可裝21個(ge)模塊，≤15W
環境指標：
操作溫度(du)：-10～45攝氏度(du)
保存溫度：-30～70攝氏(shi)度
濕度：相對濕度10%～90%無(wu)凝結
振動：3g正(zheng)弦波(bo)，15Hz～2000Hz
震(zhen)動：50g，11ms，1/2正弦(xian)波(bo)
特特大型(xing)矩(ju)陣機(ji)械指標：
尺(chi)寸：480mm(寬)×400mm（深）×300mm（高）
重量(liang)：32kg(插滿配件(jian)卡(ka)的情況)
機箱(xiang)：防(fang)銹(xiu)電解板噴油

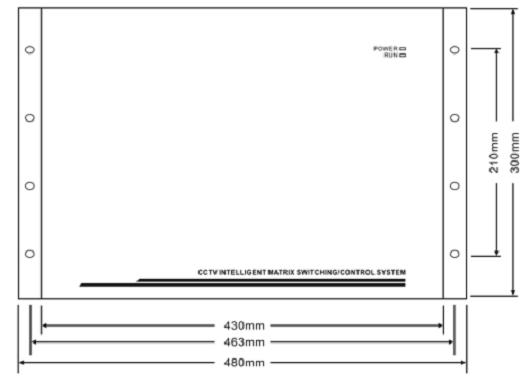

特特大型(xing)矩陣外觀示(shi)意圖(tu)：
正面：

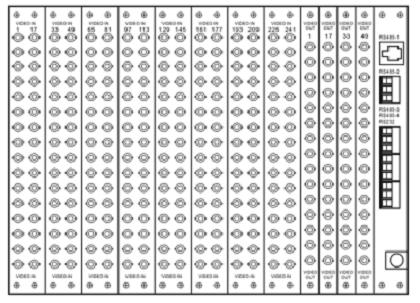

背面：

Maxvideo21英(ying)寸(cun)數碼(ma)純平(ping)彩色監視器

技術(shu)

規格：

顯像管(guan)      ;  ：21英寸純平

視(shi)頻輸入/輸出 ：1路BNC接口輸入/輸出；

1路S端子(zi)輸入/輸出(chu)；

音頻(pin)輸(shu)入(ru)/輸(shu)出(chu) ：2路RCA接口(kou)輸(shu)入(ru)/輸(shu)出(chu)

面板(ban)控制      ：菜單：（音量、亮度、色

飽和度、色調、對比度、

清晰度(du)、復位）；電源

水平(ping)解析度(du)    ：PAL   600TVL

水平掃描頻率  ：15.625KHZ±300HZ

垂直掃描頻(pin)率  ：50HZ±3HZ

電源 ;         ：100-230VAC

功率          ：最大(da)75W

音頻功率      ：最大3.0W

工作溫度      ：0℃～50℃

工作濕度      ：10～90%

機身尺寸      ：495mm×450mm×485mm（W×H×D）

凈重(zhong)          ：26公(gong)斤

  第四章(zhang) 系統器材配置表（略）
