本(ben)期專題(ti)：外(wai)網(wang)、內(nei)網(wang)、設備(bei)網(wang)之間如何組網(wang)？

不(bu)少朋(peng)友多次(ci)問到，什么是外(wai)網、內網、智能(neng)化設(she)備網？什么(me)項目會用到(dao)？如何(he)去設計網(wang)絡？弱電項目離(li)不開這些網(wang)絡。

本期我(wo)們一起來通過醫(yi)院的(de)組網案例，來徹底了解關(guan)于外網(wang)、內網(wang)、智能化設備網(wang)如(ru)何設計？

醫院計算機(ji)網絡系(xi)統(tong)用于開展(zhan)日常醫療業務（HIS、LIS、PACS、RIS、財務、體檢系(xi)統(tong)等），并具備將來擴容(rong)和(he)帶寬升級的條件(jian)；提供合理(li)、流暢(chang)的醫(yi)院網(wang)絡安全管理軟(ruan)件平(ping)臺；提供穩定、實(shi)用和(he)安全，具有高寬(kuan)帶(dai)、大容量和(he)高速率的(de)計算機網絡。

醫(yi)院弱(ruo)電總機房(fang)(fang)設(she)(she)置于行政科研(yan)樓(lou)(lou)一(yi)(yi)層(ceng)(ceng)；在門診(zhen)樓(lou)(lou)二層(ceng)(ceng)、1號病房(fang)(fang)樓(lou)(lou)一(yi)(yi)層(ceng)(ceng)、2號病房(fang)(fang)樓(lou)(lou)一(yi)(yi)層(ceng)(ceng)、4號病房(fang)(fang)樓(lou)(lou)一(yi)(yi)層(ceng)(ceng)設(she)(she)置匯聚機房(fang)(fang)，其中4#病房(fang)(fang)樓(lou)(lou)一(yi)(yi)層(ceng)(ceng)機房(fang)(fang)為備(bei)災機房(fang)(fang)。

醫院共設置(zhi)3套(tao)計算機網(wang)絡：外網(wang)(wang)(wang)、內網(wang)(wang)(wang)、智(zhi)能設備(bei)網(wang)(wang)(wang)，三個網(wang)絡(luo)之間物(wu)理隔離。

醫院網絡機(ji)房規劃：

一(yi)、醫院(yuan)計算機外(wai)網

內網承載醫院關(guan)鍵業務，采用(yong)(yong)萬兆(zhao)骨干，千兆(zhao)到(dao)桌面。核心(xin)交(jiao)換(huan)機之間(jian)用(yong)(yong)雙機虛擬化熱(re)備機制，實(shi)現故障(zhang)的自動切換(huan)。接入交(jiao)換(huan)機雙鏈路捆綁上(shang)聯，并采用虛擬化配置。

醫院內外框架(jia)一(yi)

醫院內外框架二

二(er)、醫院計算機外網

醫院外(wai)網(wang)(wang)作為(wei)全院上網(wang)(wang)的主干網(wang)(wang)絡，眾多(duo)醫院對(dui)外(wai)門(men)戶網(wang)(wang)站，系統均對(dui)外(wai)開放。外(wai)網(wang)(wang)采用(yong)萬兆(zhao)(zhao)骨干，千兆(zhao)(zhao)到(dao)桌面。核(he)心(xin)(xin)設計采用(yong)1臺十萬兆(zhao)(zhao)核(he)心(xin)(xin)交(jiao)換機(ji)(ji),在核(he)心(xin)(xin)交(jiao)換機(ji)(ji)中采用(yong)關鍵模塊冗余設計（如雙電源冗余等）。

醫院外網框架一

醫(yi)院外網框架二

考(kao)慮(lv)到(dao)外(wai)網(wang)對于網(wang)絡(luo)安(an)全(quan)防護需求，綜合對內及對外(wai)考(kao)慮(lv)設置(zhi)出口(kou)網(wang)關、防火(huo)墻、統一認證系統及(ji)網(wang)絡管理系統等，考(kao)慮設備(bei)兼(jian)容性及售后(hou)服務，采(cai)用與核(he)心交(jiao)換機(ji)同一品牌。

三、醫(yi)院計算機設(she)備網(wang)

設備網主要(yao)承擔(dan)醫院視頻監控(kong)，病房(fang)電視服務、呼(hu)叫(jiao)系統等，在(zai)網絡中(zhong)要(yao)求實時和(he)高(gao)質(zhi)量的(de)傳輸，采(cai)用萬(wan)兆(zhao)(zhao)(zhao)骨干，千(qian)兆(zhao)(zhao)(zhao)到桌(zhuo)面。核心(xin)設計采(cai)用1臺十萬(wan)兆(zhao)(zhao)(zhao)核心(xin)交換(huan)機,在(zai)核心(xin)交換(huan)機中(zhong)采(cai)用關鍵模塊冗(rong)(rong)余設計（如(ru)雙電源冗(rong)(rong)余等）。

醫(yi)院設備(bei)網組網框架一(yi)

醫院設備網組網框架二

醫院無線布(bu)置拓(tuo)撲圖：

1、中心AP通過網線(xian)延伸到房(fang)間(jian)，連(lian)接(jie)內外網的模塊分別部署不同(tong)房(fang)間(jian)，一個模塊可以(yi)覆蓋2個房(fang)間(jian)空間(jian)。

2、內外網(wang)的模塊分別通過網(wang)線連接中(zhong)心AP，內外網(wang)獨立規劃，獨立部署，實現內外網(wang)數據物理隔(ge)離。

優點：

物理隔離(li)：基于遠端射(she)頻模塊(kuai)、中心AP物理端口和CPU劃分(fen)內外網隔離技(ji)術。

漫(man)游零丟(diu)包：通過(guo)獨有跨遠端射(she)頻模塊漫游算法，終端漫游無感(gan)知(zhi)，零丟包。

靈活(huo)擴展(zhan)：中心(xin)AP可擴展支持RFID、Zigbee、藍(lan)牙等射(she)頻技術遠端模塊。

安裝便捷：網線拉遠(yuan)100米，中心AP PoE供電，無需穿墻鑿洞，改造成本低。

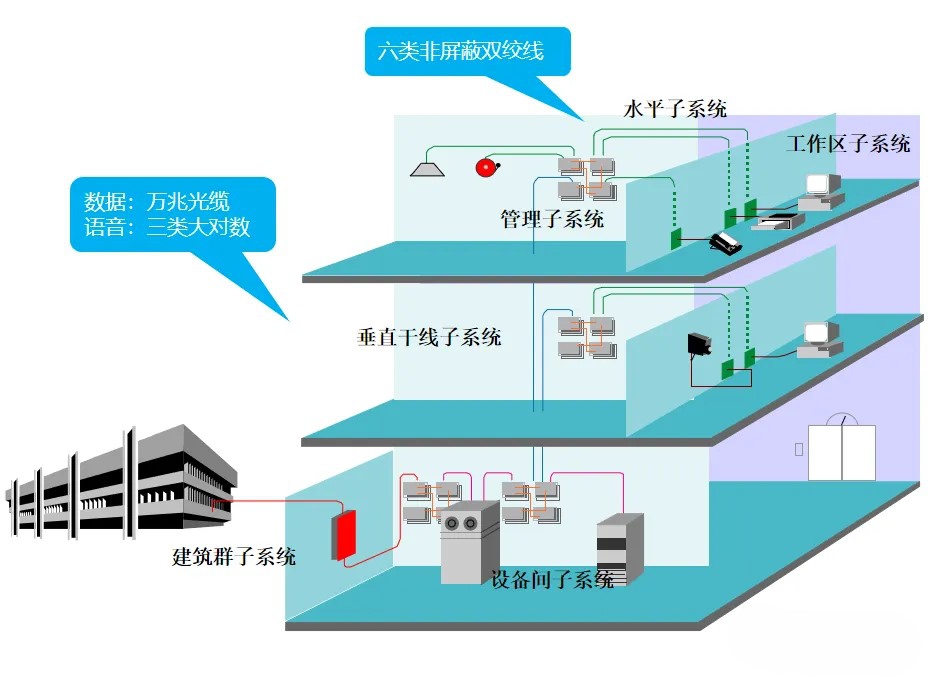

綜合布線(xian)涉(she)及的子系統：

1）工作區子(zi)系統(tong)

2）水平子系統

3）垂直子(zi)系統(tong)

4）管理子系統

5）設備管理間(jian)子(zi)系統

6）建(jian)筑群子(zi)系統

一、機房、設(she)備規(gui)劃

1、弱電總機(ji)房設置于1號住院樓一層：

2、匯(hui)聚機(ji)房設置在(zai)門診樓二層、1號(hao)住(zhu)院(yuan)樓一層、2號(hao)住(zhu)院(yuan)樓一層、4號(hao)住(zhu)院(yuan)樓一層；

3、其中4號住院樓一(yi)層(ceng)設(she)置備(bei)災機房。

4、在各個(ge)(ge)單(dan)體內每(mei)層設(she)(she)置1到3個(ge)(ge)弱電(dian)間，弱電(dian)機(ji)房(fang)與匯聚機(ji)房(fang)通過(guo)12芯多模(mo)光纜連接，匯聚機(ji)房(fang)與弱電(dian)間通過(guo)2根12芯多模(mo)光纜連接，水平(ping)支線到桌面(mian)端口按照千兆布線標(biao)準設(she)(she)計 。

5、行政、科研樓外網(wang)、語音(yin)共(gong)用機(ji)(ji)(ji)柜(ju)(ju)，內網(wang)單獨設置(zhi)機(ji)(ji)(ji)柜(ju)(ju)，內外網(wang)機(ji)(ji)(ji)柜(ju)(ju)錯層(ceng)放(fang)置(zhi)。其余(yu)樓棟內網(wang)、外網(wang)、語音(yin)共(gong)用機(ji)(ji)(ji)柜(ju)(ju)。

二、布點原(yuan)則：

1、值班室設置1組信息點位：1個內網(wang)、1個語音點；

2、醫(yi)生辦(ban)(ban)公(gong)室按6-8m2一個內網點，每間辦(ban)(ban)公(gong)室設置1-2個電話點。

3、單人(ren)(ren)間(jian)病房(fang)2個(ge)內(nei)網點；雙人(ren)(ren)間(jian)病房(fang)3個(ge)內(nei)網點；三(san)人(ren)(ren)間(jian)病房(fang)4個(ge)內(nei)網點；在此基礎上(shang)，每個(ge)房(fang)間(jian)電(dian)視(shi)信息點旁增(zeng)加1個(ge)內(nei)網點。

4、會議(yi)室設(she)置2組信息(xi)點位：1個(ge)(ge)外網、1個(ge)(ge)內網、1個(ge)(ge)語音點；

5、手術示(shi)教室設(she)置1組信息點位：1個(ge)(ge)外網、4個(ge)(ge)內(nei)網、一個(ge)(ge)語音點；

6、手術室設(she)置5個內網(wang)點，1個光(guang)纖點。

三、采用智能(neng)電子布(bu)線：

1、智(zhi)能電子(zi)配(pei)線架(jia)

2、智能管理單元

3、管(guan)理軟件(jian)

智(zhi)能(neng)布線將傳統布線系(xi)統與(yu)智(zhi)能(neng)管理聯(lian)系(xi)在一起，通過電子配線(xian)架智(zhi)能布線(xian)系統，將網絡(luo)連接的架構及其變(bian)化自動傳給(gei)系統管理軟件(jian)，管(guan)(guan)理(li)(li)系統(tong)(tong)將收到(dao)的實施信息進行(xing)處理(li)(li)，用戶通(tong)過(guo)查(cha)詢管(guan)(guan)理(li)(li)系統(tong)(tong)，便可以隨時(shi)了解布線系統(tong)(tong)的最新結構。通(tong)過(guo)將管(guan)(guan)理(li)(li)元素全部電子化管(guan)(guan)理(li)(li)，可以做到(dao)直觀(guan)、實時(shi)和高效的無紙化管(guan)(guan)理(li)(li)。

醫院作(zuo)為人流密集公共場所(suo)，水(shui)平(ping)線(xian)纜(lan)采用LSZH低煙(yan)無鹵級別(bie)CAT6，垂直光纜(lan)采用采用LSZH低煙(yan)無鹵級別(bie)OM3多模光纖。
